    风速计/风速仪

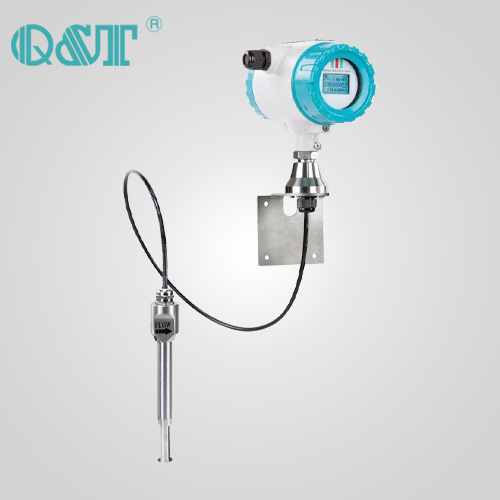

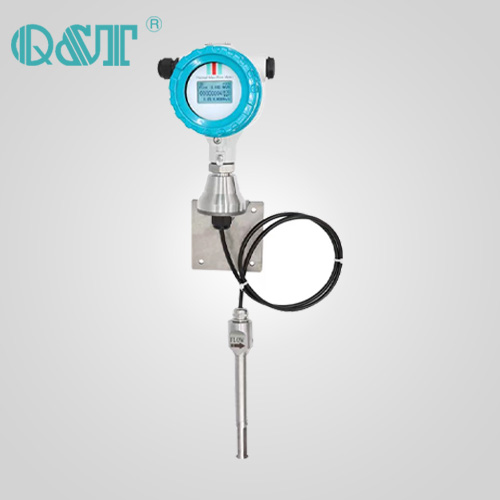

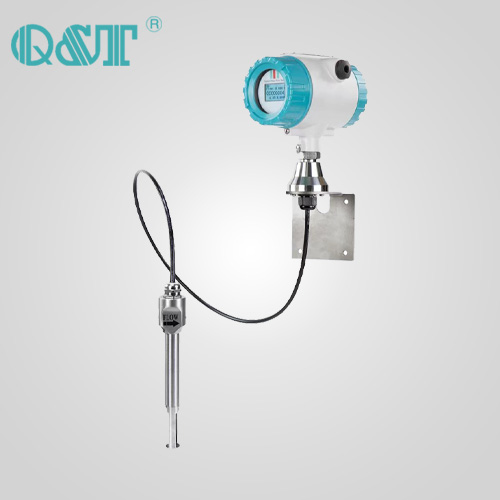

       风速流量计由一体式流量转换器、流量传感器组成。按流量传感器类型式分为:插入式和管段式风速流量计。
    插入式风速流量计可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座,在底座上安装1 寸不锈钢球阀,而后用专用工具将管道打直径为22mm的孔,打孔完毕后卸下专用工具,最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式传感器适用管道直径:适用于DN50以上所有口径。


    分享到:
    工作原理
    技术参数
    产品特点
    工作原理
    风速流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD一只用来做热源一只用来测量流体温度当流体流动时两者之间的温度差与流量的大小成线性关系再通过微电子控制技术将这种关系转换为测量流量信号的线性输出。

    技术参数

    性能 技术参数
    结构形式 插入式 管道式
    测量介质 各种气体(乙炔气除外)
    管径范围 DN32以上口径 DN15~DN200mm
    流速范围 0.1~120Nm/s
    精确度 ±1~2.5%
    工作温度 传感器:-40℃~+220℃ 转换器:-20℃~+45℃
    工作压力 介质压力≤2.5Mpa 介质压力:4.0Mpa
    供电电源 DC24V或AC220V≤18W
    响应速度 1s
    输出信号 4-20mA(光电隔离,最大负载500Ω)、脉冲、RS-485(光电隔离)、HART协议
    报警 1-2路继电器常开触点、10A/220V/AC、5A/30V/DC
    供货类型 分体结构、一体化结构
    管道材质 碳钢、不锈钢
    现场显示 四行汉字液晶显示
    显示内容 质量流量、标况体积流量、累积流量、标准时间、累积运行时间,标准流速等
    防护等级 IP65
    传感器材质 不锈钢 不锈钢、碳钢







    产品特点
    QTM系列F风速流量计产品特点
    安装方便,维修简单双向检测,防振动
    多至24点流量测量
    输出模拟量的校正多点非线性曲线修正
    宽量程比100:1
    流量与温度同时检测,切换显示
    大口径小流量测量,可做泄露检测
    采用专有技术“双平衡结构”封装传感器
    专有高湿、高温算法,介质温度可达500℃
    直接质量流量检测,无需温度压力补偿
