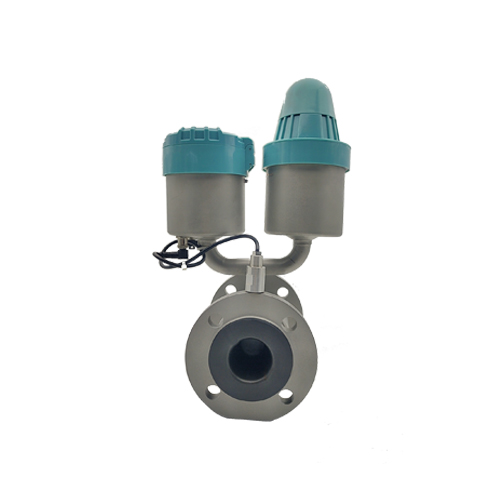

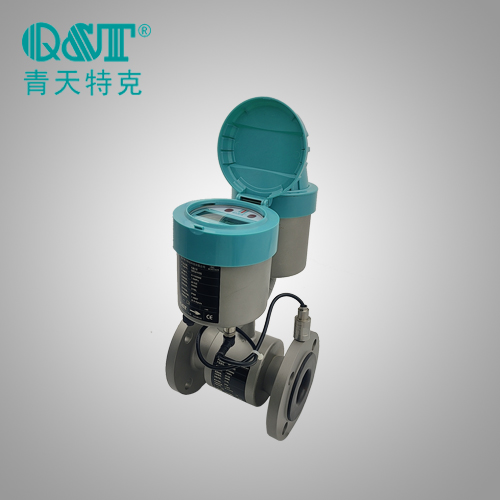

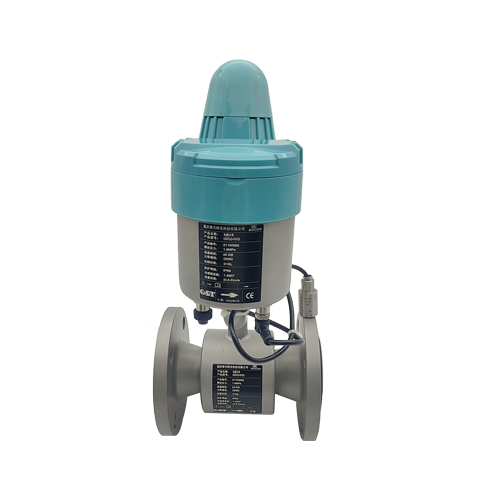

LXE-CQ系列电磁水表是根据法拉第电磁感应原理，制成的一种测量导电液体体积流量的仪表。具备宽量程、低始动流量、低压损、实时计量、累计计量、双向计量等特点；主要使用供水干线的DMA分区、在线监测、水损分析和统计结算等。
产品符合国家标准GB/T778-2018《饮用冷水水表和热水水表》、JJG162-2009《冷水水表》。

产品特点

技术参数

安装尺寸

产品特点

测量管内无阻流部件，压损小、直管段要求低；

变径设计，提高测量精度和灵敏度、降低励磁功耗；

合理选用电极和衬里，具有良好的耐腐蚀和耐磨损性能；

全电子化设计，抗干扰能力强、测量可靠、精度高、量程宽；

微处理器技术，运算速度快、精度高，低频矩形波励磁，励磁频率可调，低功耗设计；

SMT元件贴装技术，电路稳定可靠；

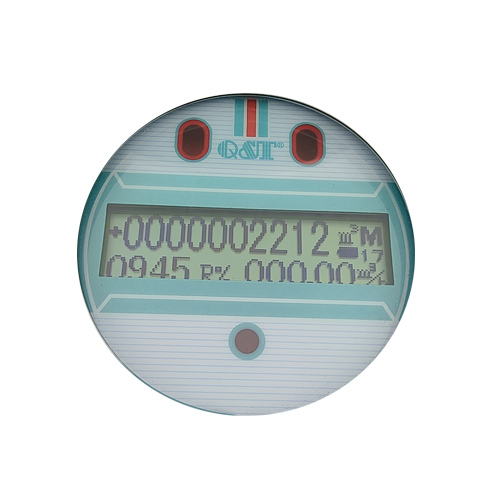

转换器高清LCD背光显示，全中文菜单操作，操作简单易学；

通讯方式RS485/蓝牙/LORA/NBIOT等可选；

协议类型CJT188协议、MODBUS协议可选；

具备自诊断、自监测功能；

全不锈钢表壳和红外遥控器操作，防护等级IP68；

高容量锂电池组，计量部分持续工作时间不低于10年；

预留外置供电接口、压力/温度传感接口；

无线传输部分，电池可更换设计。

技术参数

执行标准	GB/T778-2018 JJG162-2009
流动方向	正/反/净流量
量程比	R160/250/400（可选）
精度等级	1级/2级（可选）
公称口径（mm）	DN50	DN65	DN80	DN100	DN125	DN150	DN200	DN250	DN300
公称流量（m³/h）	40	63	100	160	250	400	630	1000	1600
压损等级	∆P40
温度等级	T50
耐压等级	1.6MPa（特殊需求可定制）
电导率范围	≥20μS/cm
信号输出	4-20mA、脉冲
通讯输出	无输出/RS485/TTL/lora/NBIOT/蓝牙（可选）
协议类型	CJT188协议、MODBUS协议、HART协议、PROFIBUS-DP协议（可选）
电源类型	DC3.6V锂电池
流动剖面等级	U10，D5
电磁兼容性等级	E2级
链接方式	法兰链接，GB/T9119-2010
防护等级	IP68
环境温度	-10℃～+75℃
相对湿度	5%～95%
安装方式	水平/竖直
电极材料	316L
壳体材质	碳钢/不锈钢（可选）
接地方式	有无接地/接地环/接地电极（可选）

安装尺寸

公称口径（mm）	公称流量 m³/h	量程比 R	L（mm）	D（mm）	H（mm）	K(mm)	n*d（mm）	耐压等级
50	40	400	200	165	328	125	4*Φ19	1.6MPa
65	63	400	200	185	340	145	4*Φ19	1.6MPa
80	100	400	200	200	355	160	8*Φ19	1.6MPa
100	160	400	250	220	365	180	8*Φ19	1.6MPa
125	250	400	250	250	370	210	8*Φ19	1.6MPa
150	400	400	300	285	413	240	8*Φ23	1.6MPa
200	630	400	350	340	498	295	12*Φ23	1.6MPa
250	1000	400	450	405	530	355	12*Φ23	1.6MPa
300	1600	400	500	460	588	410	12*Φ23	1.6MPa
