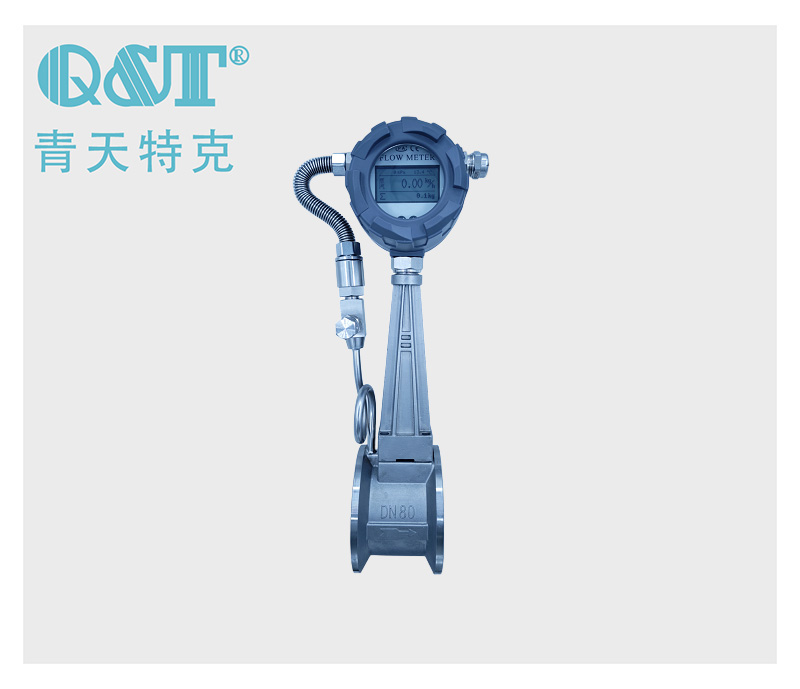

涡街流量计

公称通径： DN15～DN30mm

精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%

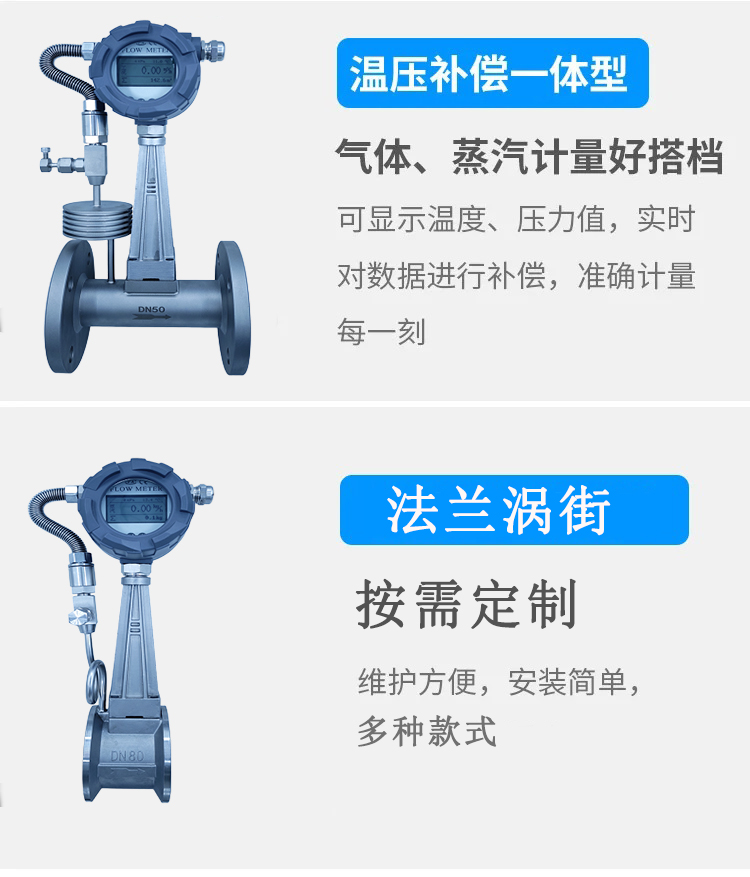

结构形式：一体式、分体式、温压补偿

适用介质：液体、气体、饱和蒸汽、过热蒸汽

涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。

分享到:

产品简介

技术参数

产品选型

产品特点

产品简介

涡街流量计是速度式流量计的一种，基于卡门（Karman）旋涡原理研究设计的，主要用于工业管道中介质流体的流量测量，如：气体、蒸汽或液体等多种介质的流量控制和计量。

涡街流量计根据选型不同可以实现以下功能：测量工业管道介质流体的温度、压力、瞬时流量和累计流量等参数，并具有脉冲输出、4～20mA模拟信号输出、RS485通讯（Modbus RTU协议）、Hart协议、物联网GPRS等功能。

涡街流量计广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气、氢气、天然气、煤气等）、水和液体（如：水、汽油、酒精、笨类等）的计量和控制。

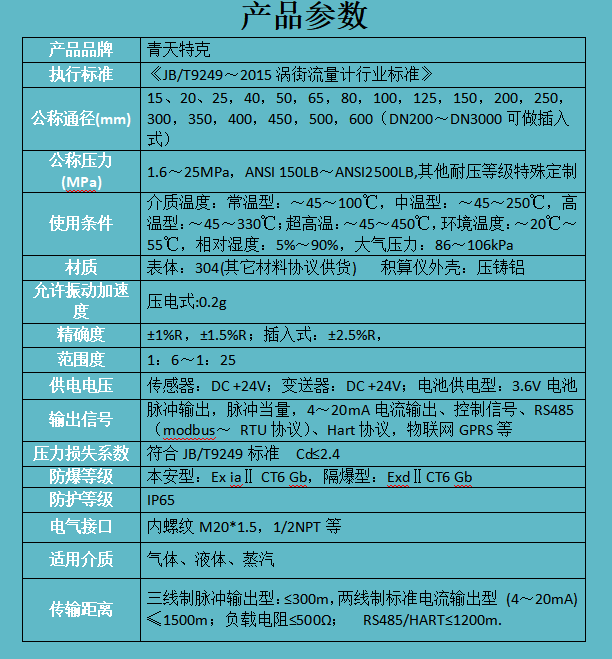

技术参数

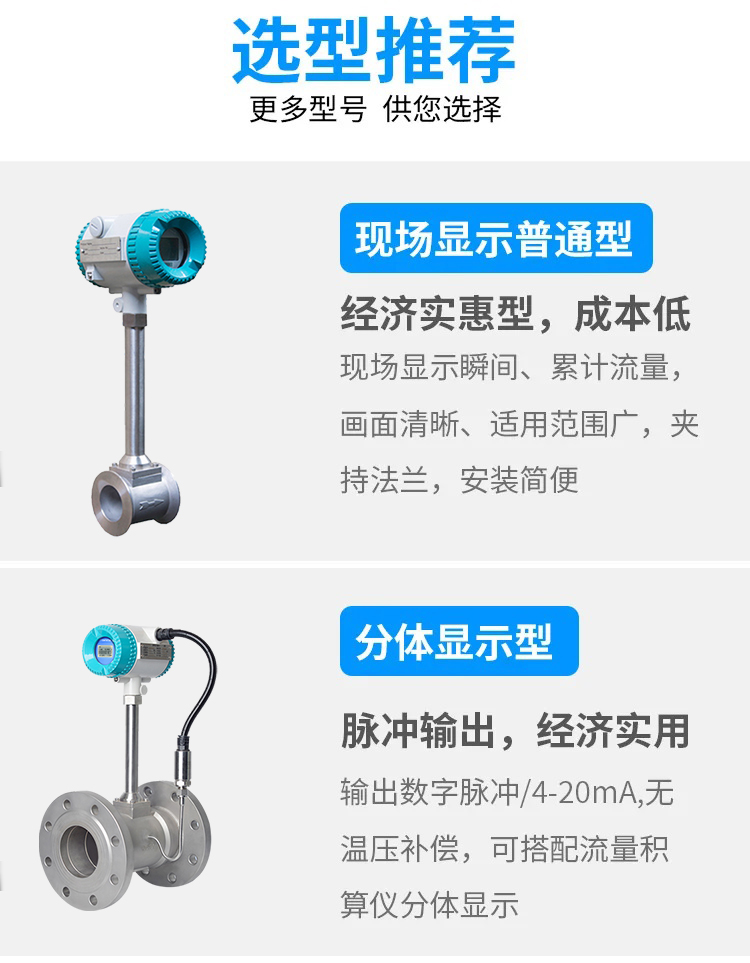

产品选型

测量介质：涡街流量计是一种速度式流量计，它的原理，决定了它的测量介质类型，可以是液体，也可以是气体或蒸汽。目前，绝大多数工业场合，比如氮气，压缩空气，蒸汽，导热油等，多是采用的法兰连接式涡街流量计来测量；

管道口径：法兰连接式涡街流量计按照安装方式的不同，可以分管道式和插入式安装。对于管道式来说，管道口径和大多数其他流量计一样，小的是DN15，大的话，则是可以到达DN300。如果需要更大的口径的话，可以选择插入式安装，常规口径范围大可以到达DN2000，DN2000以上口径则按照协议供货；

测量精度：法兰连接式涡街流量计的精度也有好几个等级，而且是按照测量介质来分的。管道式的涡街流量计，如果是测液体的话，测量精度可以达到1.0级，测气体的话，精度可以达到1.5级。如果是插入式的涡街流量计，精度可以达到1.5级和2.5级；

介质温度：通常来说，分为三个范围，分为常温，中温和高温。温度范围分别是-40～100℃(常温)、100～250℃(中温)、100～320℃(高温)。如果现场介质温度更高的话，比如说一些过热蒸汽，可以用孔板流量计来测量；

公称压力：主要是按照安装方式来分，市场上主要需求如下几类，例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa)，插入式安装型(1.6MPa/2.5MPa/4.0MPa)；

供电电源：按照目前市场上需求，主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电

输出信号：按照目前市场上需求，主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外，有些场合可能需要数字量输出，我们也能提供modbus的RS485通讯。

产品特点

1、产品主体无可动部件，可靠性高，长期稳定，结构简单便于维护；

2、传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定。

3、结构形式多样、有管道式、插入式流量传感器等多种形式；

4、精确度较高，常规液体的测量精度为±1.0%；气体的测量精度为±1.5%；

5、压损小（约为孔板流量计的1/4～1/2）,属于节能类流量仪表；

6、安装方式灵活，根据现场工艺管道不同，可水平、垂直或不同角度倾斜安装；

7、电路采取多种保护模式，抗浪涌，适应能力强；

8、高精度的探头，采用压电晶片旋涡传感器，信号稳定。316L不锈钢传感器外壳具有很强的抗腐蚀性和较好的晶间抗腐蚀性能。对碱溶液和大部分有机酸和无机酸亦具有良好的耐腐蚀能力。

9、长寿命锂电池：配备3.6V高聚能锂电池，具有高储存能量密度，使用寿命长达1年以上。

10、产品高低温适应性强，绿色环保等优势。

11、测量范围宽，量程比可达1：10～20。

12、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体工况体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
