尺寸： DN15~DN6000mm

准确性：优于±1.0%

输出： 4-20mA,脉冲,RS485 MODBUS RTU

机身材质： DN15~DN32为SS304 DN32以上为碳钢，SS304可选

产品简介

产品优点

技术参数

安装示意

产品简介

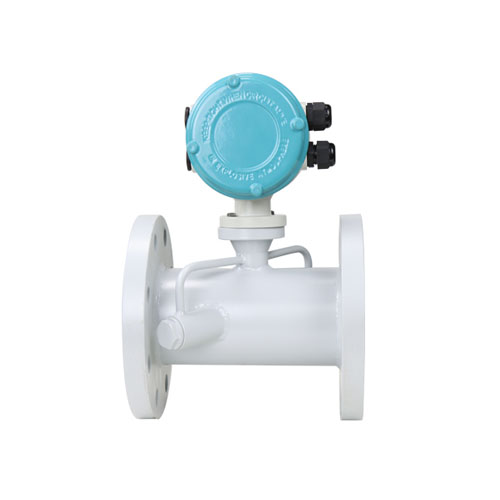

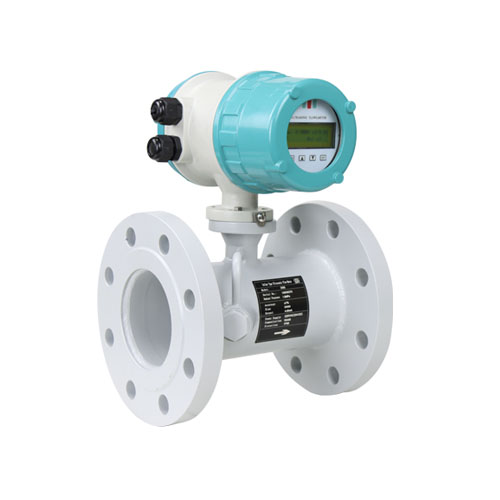

法兰式超声波流量计是一种经济型液体流量计，主要测量各种纯净液体，如：清水、海水、饮用水、河水、酒精等。

而且它适用于无大浓度悬浮颗粒或气体的工业环境中连续测量洁净均匀液体的流量和热量。

产品优点

精度优于 ±1.0%

高可靠性、高性能、低价格

双向流量测量

无活动部件、无磨损、无压力损失、免维护

测量导电液体和非导电液体

显示瞬时流量、总流量、热量、正流量、负流量

高精度加工管段，出厂前安装传感器，确保测量精度高

技术参数

描述	规格
尺寸	DN15~DN6000
准确性	优于±1.0%
速度范围	0~±10m/s
液体温度	0~160℃
液体类型	水、海水、废水、酒精、啤酒、各种油类等可传导超声单一均匀液体
管材	钢、不锈钢、铸铁、铜、PVC、铝、FRP等，各种密密麻麻的管道，可内衬
输出信号	1路4-20mA输出，独立0-1K； 1路OCT脉冲输出，脉冲宽度6-1000ms，（默认200ms）； 1路继电器输出
输入信号	4-20mA输入接三线PT100，可实现热量测量
沟通	RS485 MODBUS RTU
电源	DC8-36V 或 AC85-264V
保护	IP65
能量消耗	1.5W

安装示意

一般应遵循以下原则：

选择充满流体的管段，例如管道的垂直部分或充满流体的水平管段。

测点距离上游10倍直径，直管段距离下游5倍直径以内，距离阀门出口尽量远。

确保测量点的温度在工作范围内。

充分考虑管道内壁的结垢情况，尽量选择不结垢的管段进行测量。当不能满足时，应考虑结垢作为衬里，以提高测量精度。

选择管道均匀、密实、便于超声波传输的管段。
