关于明渠流量计超声波明渠的那些介绍
1、产品简介

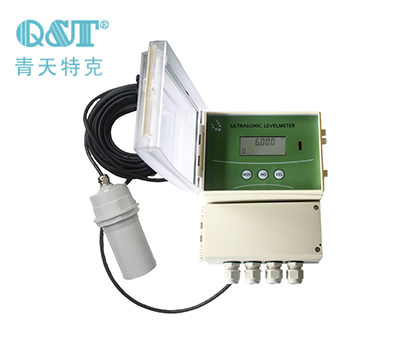

QTCM超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。常见明渠有三角堰、矩形堰、巴歇尔槽。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及灌渠等。由于采用非接触的方法测量，因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性。
2、工作原理
QTCM超声波明渠流量计以流速-水位运算法为基础，并采用了先进的流速测量仪和水位测量仪，从而确保测速和运算的准确性的一种新型智能化流量系统，根据渠道的宽度和测量精度的要求，采用单探头法或多探头法明渠测流的数学模型。
智能明渠流量系统显示仪中微处理器根据水位计测出的实际水位和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数，按照预定的数学模式计算出渠道的流量。
明渠流量计的工作原理是利用明渠技术，通过测量流体液位高度，再经过仪器内部的微处理器运算得到流量。由于是非接触测量，明渠流量计能在较恶劣的环境中应用。明渠流量计在微机控制下，发射和接受明渠，根据传输时间计算出明渠流量计距被测液面的距离，从而得到液位高度,由于该液位与流量之间有一定的比例关系，因此可根据计算公式最终得到液体流量Q。
3、技术参数
水位测量范围（m）： 0～3.0m
盲 区(m)： 0.3m
整机测量精度： 系统误差±3‰
流量测量范围： 取决于所用堰/槽类型，最大可为9999m3/h
工作温度(℃)： －20℃～+60℃
最小水位分辨(mm)： ±1mm
信号输出： RS485，4～20mA，2路开关量输出
显 示： 高亮字符液晶显示
供电电源： DC24V /150mA ；AC220 /100mA
防护等级： IP65
以上是青天特克分享的“关于明渠流量计超声波明渠的那些介绍”。谢谢您的收看。如果您有任何问题，您可以在网上咨询或者给我们留言。我们会全心全意为您解答。
