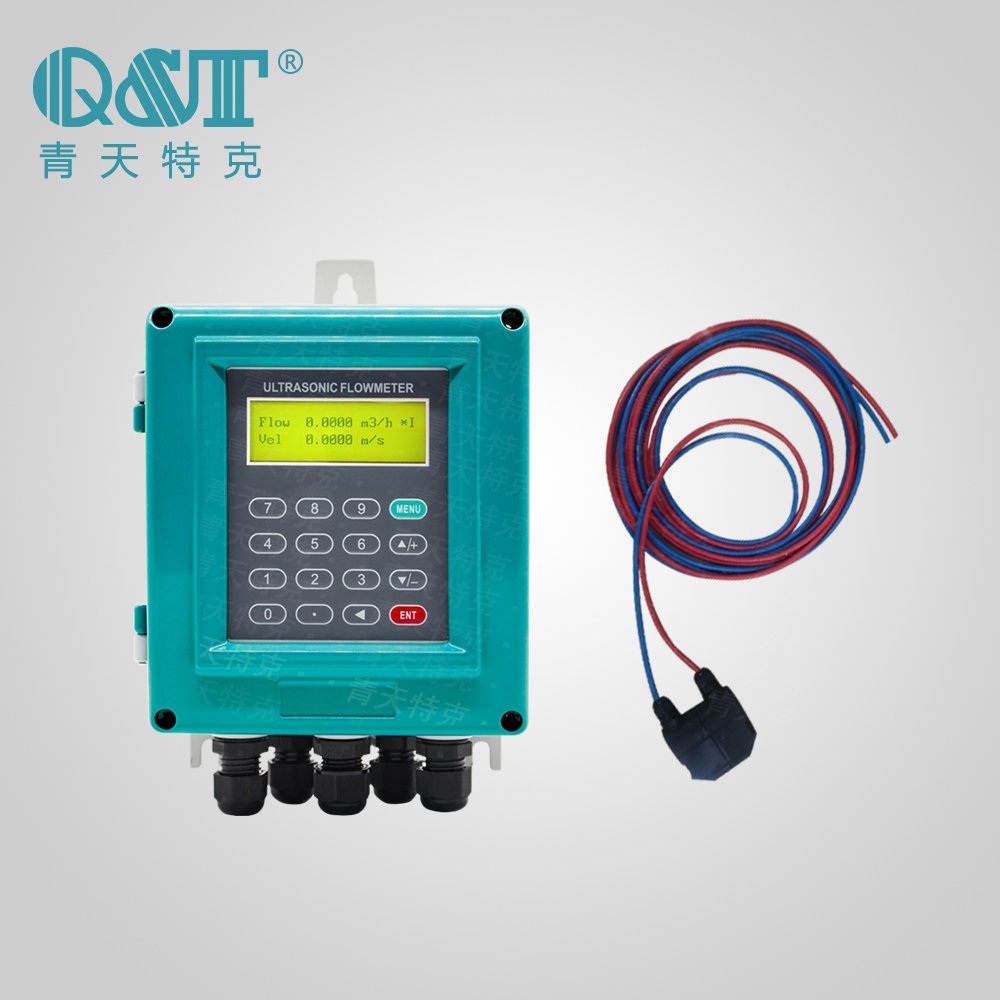

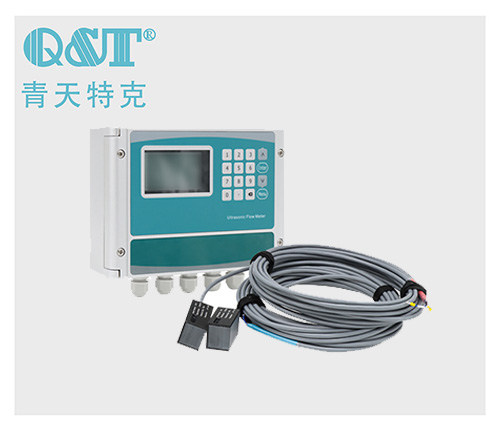

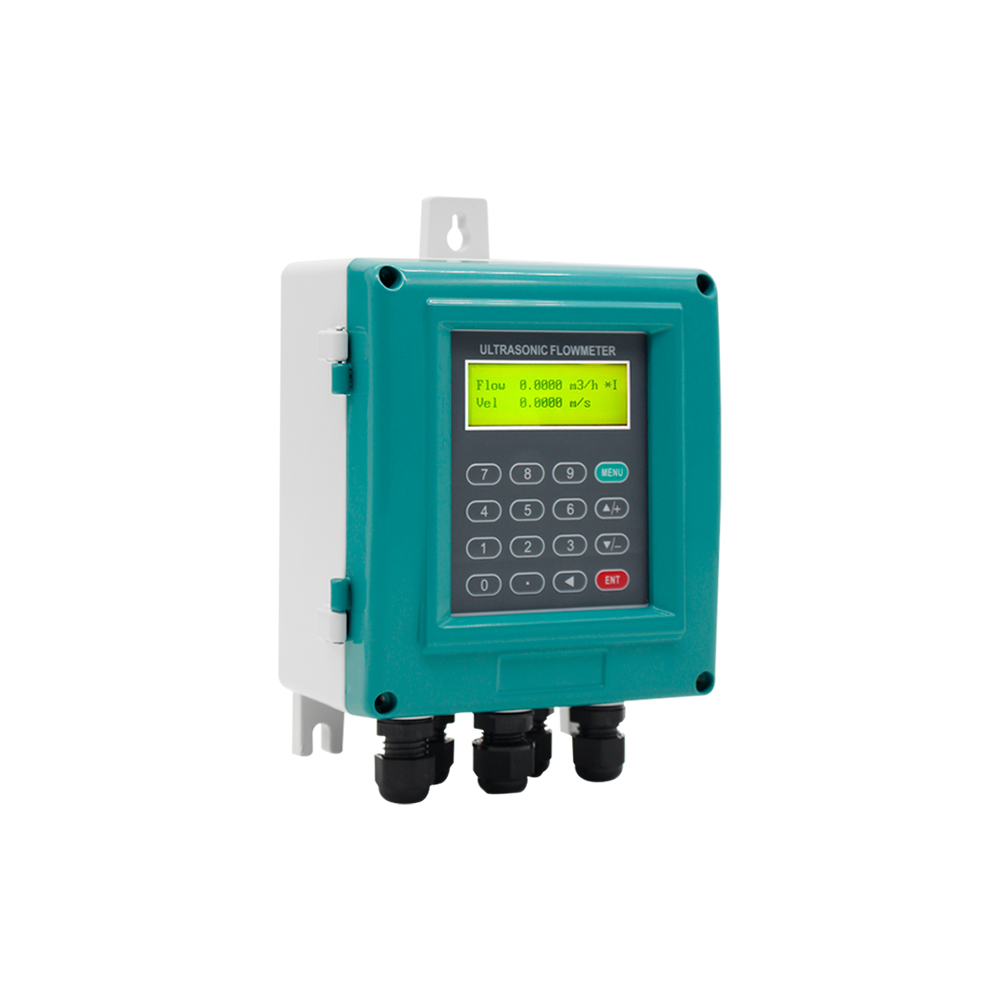

壁挂式超声波流量计以速度差法为原理，测量圆管内液体流量。
本系列仪表采用了数字发射、数字接收、数字分析、数字输出等微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。
转换器形式有：壁挂式、盘装式、一体式；传感器形式有：插入式、管段式、外夹式。

产品简介

产品优点

微功耗、数字化设计：整机采用微功耗硬件及软件设计，对超声波信号进行数字发射、数字接收和数字分析，达到了全面的数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。

优异的计量和管理功能：在软件设计上采用科学分析和计算技术，保证准确的计量功能。另外设计了管理功能，该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。

灵活的维护性能：采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修过程中任意更换转换器和传感器，不影响测量准确度。

汉字化技术：仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。

插入式超声流量计：可不停产安装和维护。采用陶瓷传感器，使用我公司专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。

管段式超声流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。

外夹式超声流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。

技术参数

壁挂式超声波流量计				管段式超声波流量计			外加式超声波流量计
管径范围(mm)	DN20-4000				DN20-2000			DN20-4000
流速范围（m/s）	0.01～12
准确度（%）	单声道	双声道	三声道	单声道		双声道	三声道		1.5
	1	1	0.5	1.0（校正0.5）		0.5	0.5
测量介质	饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质	金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等）
管衬材质	玻璃钢、沙浆、橡胶等
信号输出	1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。
	2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。
	3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km.
	4、打印机：RS-232串口模式。打印机为选配件。
	5、M-BUS.
键盘	2×8汉字键盘
显示器	2×10汉字显示或英文显示
测量功能	显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮	可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度	转换器：-10～45℃（特殊环境请说明）
	传感器：-40～+60℃（常温型）
	-40～+160℃(高温型)
传感器材质	不锈钢和陶瓷				不锈钢和普通碳钢				常温型为尼龙高温型为合金铝
传感器承压能力	管内部分压力小于4.5MPa				DN20～700mm小于2.5MPa				与管道内压力无关建议不浸水工作
					DN800～2000mm小于1.6MPa
传感器防护等级	IP68
转换器防护等级	壁挂式转换器：IP65 　盘装式转换器：IP52 　一体式转换器：IP67
防爆等级	EXdⅡBT6
传感器电缆长度	< 500m				< 500m				< 300m
传感器电缆型号	专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源	AC220V, DC12～36V 0.8A (可选)
转换器外形尺寸	壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
传感器外形尺寸	220×ø20(杆部)×ø50（连接部)mm				见管段传感器数据表				60×40×35mm
转换器重量	壁挂式：1.2Kg　盘装式：0.8Kg 　一体式：1.4Kg
传感器重量	0.7Kg/支				见管段传感器数据表				0.2Kg/支
热量测量功能	测量供热量、热损耗、入口温度、出口温度

应用于：医疗/卫生，环保/水工业，食品/饮料，化学品检测，石油/化工。
