消防流量测试装置是一种用于检测和验证消防系统（如消火栓系统、喷淋系统等）水流性能的专业设备，确保系统在火灾时能提供符合设计要求的流量和压力。以下是关于该装置的详细介绍：

一、主要功能

1. 流量测量

   • 通过高精度流量计实时监测消防水系统的流量（单位：L/min 或 m³/h）。

2. 压力测试

   • 检测管道压力（MPa 或 bar），验证系统压力是否满足规范要求。

3. 系统性能评估

   • 结合流量与压力数据，评估消防泵、管网、阀门等设备的整体性能。

4. 数据记录与分析

   • 支持数据存储、导出和生成测试报告，便于后续审查或备案。

二、核心组成部分

1. 流量计

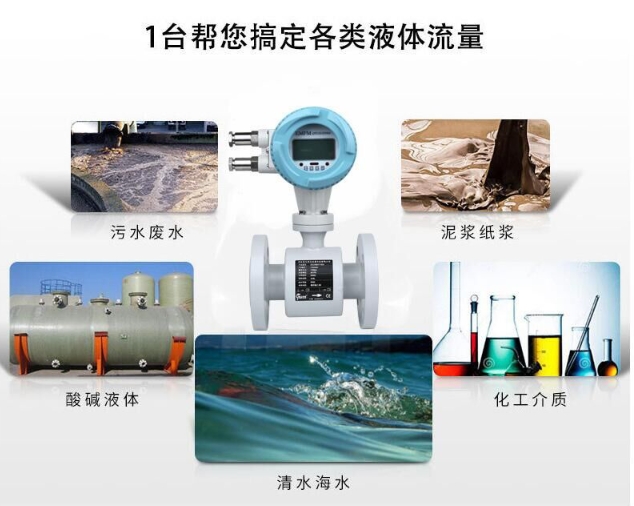

   • 电磁式、涡轮式或超声波流量计，需具备高精度和耐高压特性。




2. 压力传感器

   • 实时监测测试点压力，确保系统压力符合标准（如NFPA、GB 50974等）。

3. 测试管路与阀门

   • 耐高压管路和调节阀，用于连接消防系统并控制水流。

4. 数据采集系统

   • 集成显示屏或连接电脑/手机，实时显示数据并生成曲线图。

5. 便携式设计（可选）

   • 适用于现场测试，配备移动推车或手提箱。

三、应用场景

1. 消防泵房验收

   • 测试消防泵的额定流量和扬程是否符合设计要求。

2. 喷淋系统检测

   • 验证喷淋头在特定压力下的覆盖范围和流量。

3. 消火栓系统测试

   • 检测消火栓出水流量及压力，确保灭火能力达标。

4. 定期维护检查

   • 按法规要求（如每年一次）对消防系统进行性能验证。

四、技术参数示例

• 流量范围：10~5000 L/min（根据系统规模选择型号）。

• 压力范围：0.2~1.6 MPa（可定制更高压力版本）。

• 精度等级：±1.0% FS（流量），±0.5% FS（压力）。

• 电源：内置电池或220V AC供电。

• 数据接口：USB/蓝牙/Wi-Fi，支持无线传输。

五、操作流程

1. 连接装置

   • 将测试装置接入消防系统的测试阀门（如水泵出水管、末端试水装置）。

2. 启动测试

   • 缓慢开启阀门，记录稳定状态下的流量和压力数据。

3. 对比标准

   • 根据设计值或规范（如《消防给水及消火栓系统技术规范》GB 50974）判断是否合格。

4. 生成报告

   • 输出PDF或Excel格式报告，记录测试时间、地点、结果及操作人员。

六、注意事项

1. 安全操作

   • 测试时避免高压水喷射，需泄压后再拆卸设备。

2. 校准维护

   • 定期校准流量计和压力传感器，确保数据准确性。

3. 合规性

   • 测试结果需符合当地消防法规（如NFPA、EN标准或国标）。
